DD6单相变频电源

更新：2025/5/14 20:32:31 点击：

品牌：山杰
型号： DD6

产品介绍

概述 :

BP60系列变频电源是一款高性价比的变频电源，可模拟世界各地电网的电压/频率，适用于家电、电机、充电桩、电动工具等行业的研发测试和产线测试。

采用数字分频、D/A转换、瞬时波形控制、SPWM调制等技术，具有超低的波形失真度、输出精度高等优点，同时采用按键+旋钮两种操作方式，

操作便捷，为用户提供高效、低成本、精准的测试电源解决方案。

特点:

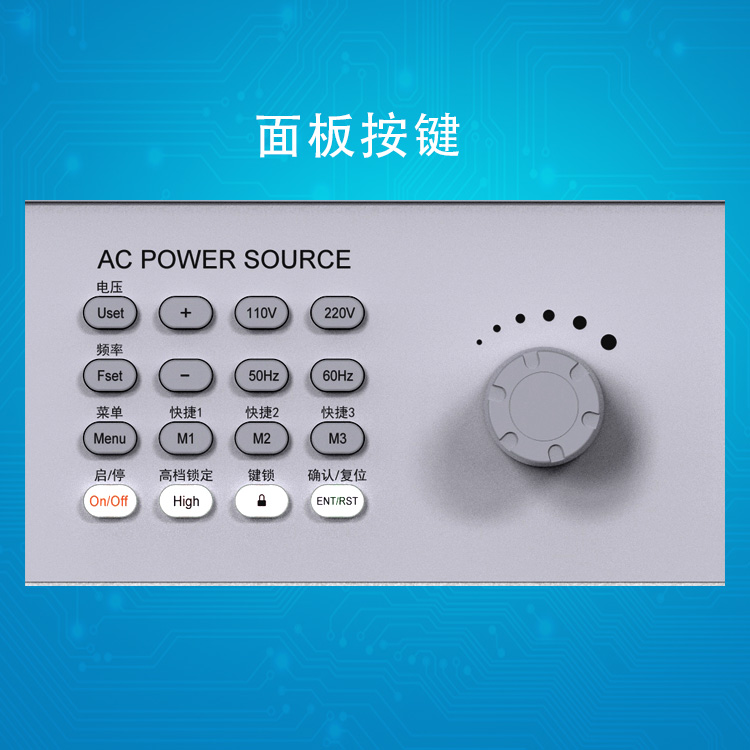

物理按键+旋钮两种设置方式，操控方便；
电压波形失真度低至1%，波形质量更优异；
可自定义输出电流保护值，让负载更安全；
自动线缆压降补偿功能，让负载端的电压更精准；
具有快捷设置功能，设置更方便；
具有故障自诊断功能，提高可维修性；
具有按键锁功能，有效防止误操作。

功能:

自定义输出电流保护值功能
可根据负载工作电流自定义变频电源的输出电流保护值，让变频电源在在负载电流超出设定值时快速切断输出，有效保护负载。

自动线缆压降补偿功能
具有输出线缆压降自动补偿功能，通过设定输出线缆的阻抗，自动调整输出电压，让负载端的电压更接近设定值。

快捷设置功能
具有110V、220V、50Hz、60Hz快捷设置按键，可组合设置4组输出电压/频率值；并具有3组自定义的快捷设置组，可根据用户需要设置每组电压/频率值，使用时可一键设置。

按键锁功能
可手动锁住按键和旋钮，也可5分钟不操作后自动锁住按键和旋钮，有效防止使用人员误操作。

通讯功能

标配RS232，可选配RS485等通讯功能；能够与PC连接实现远程操作、无人值守以及嵌入测试系统；可通过通讯接口实现产品启动、停止、设置运行参数等操作，并可实时查询电源的运行状态、运行参数值、报警信息。

参数表格：

型号				DD6-500	DD6-1K	DD6-2K	DD6-3K	DD6-5K
容量				500VA	1KVA	2KVA	3KVA	5KVA
电路形式				（IGBT）SPWM脉波宽度调变方式
输入	输入电压			单相，220V±10%
	输入频率			50HZ/60HZ±5%
输出	输出电压		相数	单相
			范围	自动档：0-150V/150.1-300V；高档锁定：0-300V
			误差	≤±（0.2%+0.2%FS）
	输出电流		低档	4.5A	9A	18A	27A	45A
			高档	2.25A	4.5A	9A	13.5A	22.5A
			误差	≤±（0.3% +0.3%FS）
	输出频率			45-70HZ
频率稳定度				≤±0.1%
瞬态恢复时间				≤20ms
源电压/负载效应				≤1%
波形失真度				≤1%（高/低档电压为220V/110V±15%，阻性负载）
效率				≧70%			≧80%
保护功能				输出过流、输出过载、输出短路、关键器件过热等保护及报警显示
过载能力				100%-110%，30S；110%-120%，10S；>120%，立即保护
显示		显示方式		LED显示
		输出电压		4位数字显示，单位V，最小分辨率0.1V
		输出电流		4位数字显示，单位A，最小分辨率0.01A
		输出频率		3位数字显示，单位Hz，最小分辨率0.1Hz
		输出功率		4位数字显示，单位W/kW，最小分辨率1W
功能		快捷设置		110V、220V、50Hz、60Hz快捷按键，3组自定义电压/频率快捷组
		保护电流		0-120%额定输出电流
		线阻补偿		0-500mΩ
		通讯功能		标配：RS232；选配：RS485
安全		绝缘阻抗		≥DC500V,10MΩ
		耐压绝缘		DC2100V,10mA，60S
冷却方式				强制风冷
环境		工作温度		0～40℃
		相对湿度		0～90%（非凝结状态）
		海拔高度		<1500m
外形尺寸（mm） WHD				430133380		430133440	350635530

接下表

型号				DD6-10K	DD6-15K	DD6-20K	DD6-30K	DD6-45K	DD6-60K
容量				10KVA	15KVA	20KVA	30KVA	45KVA	60KVA
电路形式				（IGBT）SPWM脉波宽度调变方式
输入	输入电压			单相 220V±10%	三相四线+PE 380V±10%
	输入频率			50HZ/60HZ±5%
输出	输出电压		相数	单相
			范围	自动档：0-150V/150.1-300V；高档锁定：0-300V
			误差	≤±（0.2%+0.2%FS）
	输出电流		低档	90A	136A	182A	272A	408A	544A
			高档	45A	68A	91A	136A	204A	272A
			误差	≤±（0.3% +0.3%FS）
	输出频率			45-70HZ
频率稳定度				≤±0.1%
瞬态恢复时间				≤20ms
源电压/负载效应				≤1%
波形失真度				≤1%（高/低档电压为220V/110V±15%，阻性负载）
效率				≧86%
保护功能				输出过流、输出过载、输出短路、关键器件过热等保护及报警显示
过载能力				100%-110%，30S；110%-120%，10S；>120%，立即保护
显示		显示方式		LED显示
		输出电压		4位数字显示，单位V，最小分辨率0.1V
		输出电流		4位数字显示，单位A，最小分辨率0.01A
		输出频率		3位数字显示，单位Hz，最小分辨率0.1Hz
		输出功率		4位数字显示，单位kW，最小分辨率0.01kW
功能		快捷设置		110V、220V、50Hz、60Hz快捷按键，3组自定义电压/频率快捷组
		保护电流		0-120%额定输出电流
		线阻补偿		0-500mΩ
		通讯功能		标配：RS232；选配：RS485
安全		绝缘阻抗		≥DC500V,10MΩ
		耐压绝缘		DC2100V,10mA，60S
冷却方式				强制风冷
环境		工作温度		0～40℃
		相对湿度		0～90%（非凝结状态）
		海拔高度		<1500m
外形尺寸（mm） WHD				470875700		5301010800		6001210900
